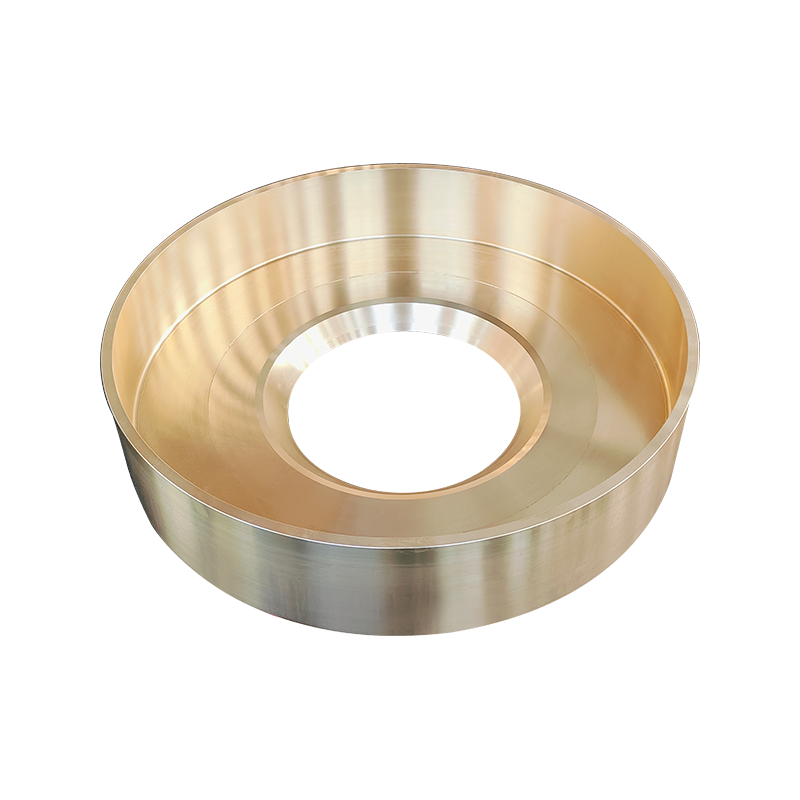

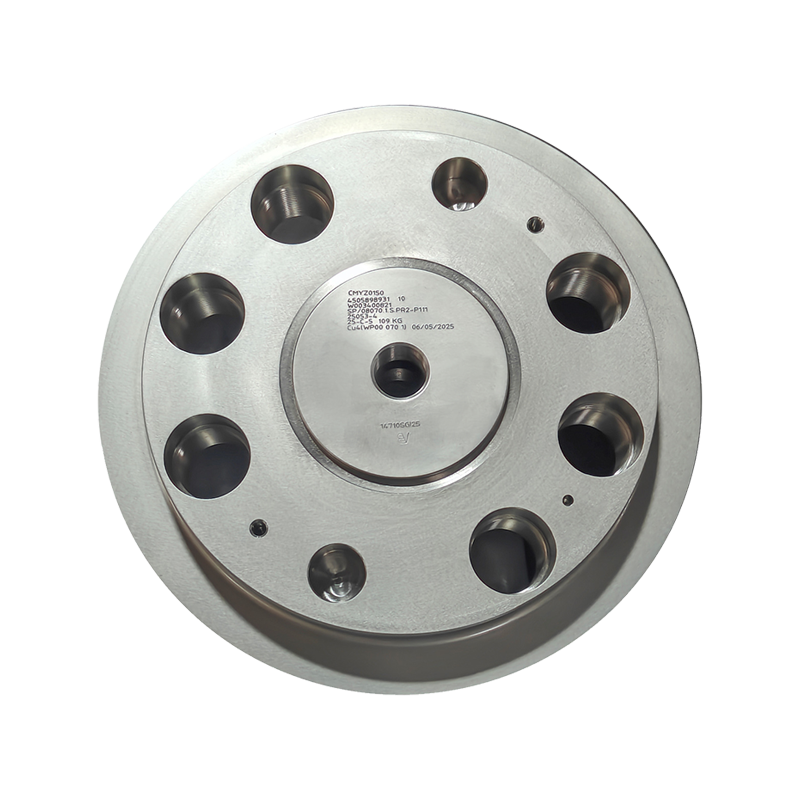

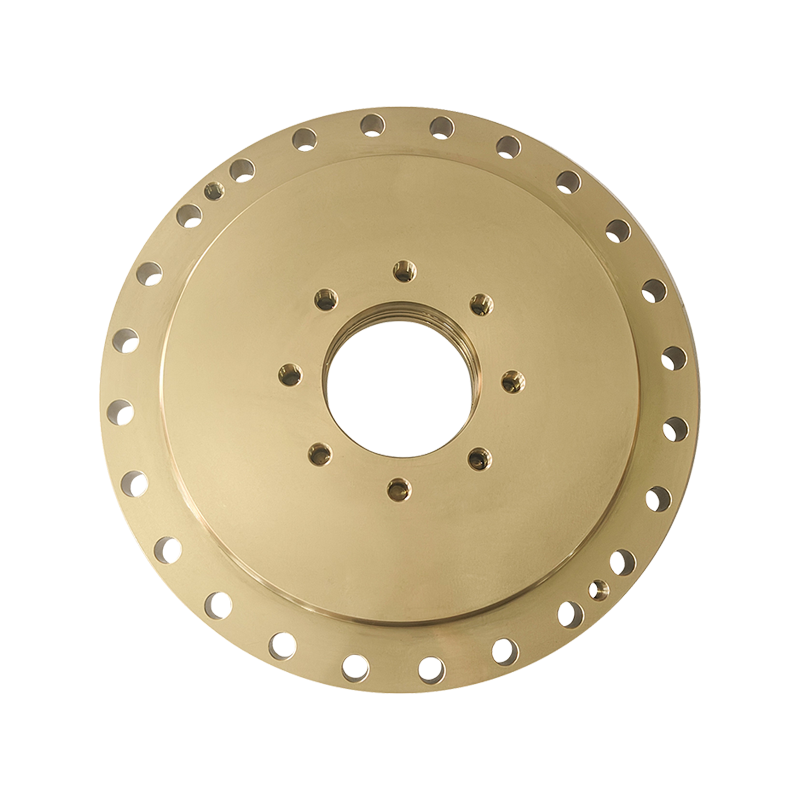

Potkurin laipan kansi

1. Potkurin laipan kannen rakenne ja toiminnot
Potkurin laippa (Propeller Flange) on avainkomponentti, joka yhdistää potkurin navan ja voimansiirtoakselin. Sillä saavutetaan jäykkä liitos näiden kahden läpivientipultin välille ja se on "silta", joka siirtää voiman voimansiirtoakselilta potkuriin. Laippakansi on suojakomponentti, joka peittää tämän liitososan, ja se koostuu pääasiassa seuraavista osista:
Peitelevyn runko: valmistettu yleensä valuraudasta, valuteräksestä tai erittäin lujasta metalliseoksesta, muoto vastaa laippaa (enimmäkseen pyöreä tai neliömäinen) ja sillä on tietty paksuus ulkoisen vaikutuksen kestämiseksi.
Tiivistysosat: Peitelevyn sisäpuoli voidaan varustaa kumisilla tiivisterenkailla tai tiivisteillä estämään meriveden, mudan ja roskien pääsy laippaliitosrakoon ja estämään pulttien ruostuminen tai liitoksen löystyminen.
Kiinteä rakenne: liitetty laippaan tai voimansiirtoakselin koteloon pulteilla tai napsauksilla varmistaakseen, että kansilevy ei putoa laivan nopean navigoinnin tai monimutkaisten meriolosuhteiden aikana.
Sen ydintoiminnot keskittyvät kahteen osaan: suojaamiseen ja suojaamiseen:
Likaantumisen ja korroosion esto: Estä laippaliitosten eroosio meriveden, suolasuihkun, planktonin jne. vaikutuksesta, estä pulttien ruostuminen ja kierteiden katkeaminen ja vältä korroosion aiheuttamat voimansiirron keskeytykset.
Tuhoa estävä isku: Kun alus purjehtii tai telakoituu, se estää vedessä kelluvien esineiden (kuten puupalikat, sora) tai laippaan kiinnittyvien tilojen suoran iskun ja suojaa liitospultteja ja laippatasoa vaurioilta.
Vähennä veden virtauksen häiriöitä: Joissakin optimoiduissa laippasuojuksissa on virtaviivainen rakenne, joka voi vähentää veden virtauksen turbulenssia laippaosassa, vähentää veden vastusta ja epäsuorasti parantaa propulsiotehokkuutta.
Helppo huoltaa: Jotkin irrotettavat laippasuojukset tarjoavat kätevän pääsyn laippaliitoksen tilan (kuten pulttien kireys, kulumisolosuhteet) säännöllisiin tarkastuksiin, ja perushuolto suoritetaan ilman koko potkurin purkamista.

2. Suunnitteluerot eri skenaarioissa
Suunnittelu Potkurin laipan kansi näyttää merkittäviä eroja laivan tyypistä, navigointiympäristöstä ja potkurin teknisistä tiedoista riippuen:
Suuret kauppa-alukset (kuten konttialukset ja tankkerit):
Laipalla on suuri koko (halkaisijaltaan usein yli 1 metri). Laippasuojuksen on oltava valmistettu erittäin lujasta valuteräksestä, jotta se kestää syvänmeren korkean paineen ja voimakkaan veden virtauksen. Tiivistekomponentit on pääosin valmistettu öljyn- ja meriveden korroosionkestävistä fluorelastisista materiaaleista, jotta ne eivät vanhene pitkäaikaisessa navigoinnissa.
Sisävesialukset (kuten rahtialukset, lautat):
Navigointiympäristössä on paljon lietettä ja vesikasveja. Laippasuojus on yleensä suunniteltu käämitystä estävällä rakenteella (kuten sileät pinnat, vinot reunat) estämään vesikasveja kietomasta laippaa ja aiheuttamasta vastuksen lisääntymistä. Samanaikaisesti peitelevyn pohjaan voidaan avata pieniä tyhjennysreikiä liettämisen estämiseksi.
Erikoisalukset (kuten jäänmurtajat, laivanrakennusalukset):
Äärimmäisissä olosuhteissa, kuten jäätörmäyksessä ja monimutkaisissa meriolosuhteissa, laippasuojus omaksuu paksunnetun muotoilun ja jopa lisää vahvistusripoja. Materiaali on päivitetty seoksiksi, joilla on erinomainen matalan lämpötilan sitkeys (kuten nikkeliteräs), mikä varmistaa, että se ei ole hauras alhaisissa lämpötiloissa ja sillä on vahvempi iskunkestävyys.
Suurnopeusalukset (kuten pikaveneet, matkustaja-alukset):
Nestemekaniikkaan keskittyvät laippasuojukset käyttävät enimmäkseen virtaviivaista bionista mallia (kuten jäljittelevät kalan rungon käyriä) veden virtausvastuksen vähentämiseksi. Samaan aikaan kevyiden materiaalien (kuten alumiiniseosten) käyttö voi vähentää kokonaispainoa ja lisätä nopeutta.

3. Mukautuminen laivojen valmistusstandardeihin
Aluksen voimajärjestelmän suojaavana komponenttina Propeller Flang Coverin valmistuksessa on noudatettava Kansainvälisen merenkulkujärjestön (IMO) ja eri luokituslaitosten (esim. CCS, ABS, BV, KR jne.) vaatimuksia. Perusstandardeihin kuuluvat:
Materiaalin korroosionkestävyys: Sen on läpäistävä suolasuihkutesti (tavallisesti vaaditaan yli 500 tuntia ilman selvää ruostetta) sen varmistamiseksi, että sen käyttöikä on vähintään 5 vuotta meriympäristöissä.
Rakenteellinen lujuus: Sen on kestettävä tietty iskukuormitus (kuten 10 kN hetkellinen iskuvoima) ilman muodonmuutosta tai rikkoutumista. Peitelevyn ja laipan välisen liitoslujuuden on läpäistävä tärinätesti (simuloi jatkuvaa tärinää laivan navigoinnin aikana).
Tiivistyskyky: Pidä sitä 0,5 MPa:n vedenpaineessa 30 minuuttia ilman vuotoa, estäen meriveden pääsyn laippaliitäntään.
Ottaen esimerkkinä ammattiyritykset, kuten Zhenjiang Jinye Propeller Co., Ltd., potkurin tukiosia tuottaessaan ne suunnittelevat laipan kannen, potkurin ja laipan yhtenäiseksi järjestelmäksi varmistaakseen mittatarkkuuden (esimerkiksi kansilevyn ja laipan välistä rakoa ohjataan 0,5 mm:n sisällä) ja läpäisevät luokituslaitoksen sertifioinnin.

4. Huolto- ja vaihtopisteet
Varmistaaksesi, että potkurin laippasuojus toimii edelleen tehokkaasti, päivittäisessä huollossa tulee kiinnittää huomiota seuraaviin seikkoihin:
Säännöllinen tarkastus: Tarkista, ovatko kansilevyn kiinnityspultit löysät ja ovatko tiivisteet vanhentuneet tai vaurioituneet 3-6 kuukauden välein (tai laivan huoltojakson mukaan). Jos kumirengas on kovettunut tai haljennut, se on vaihdettava ajoissa.
Puhdistus ja ruosteenpoisto: Poista peitelevyn pintaan kiinnittyneet merieliöt ja liete, hio ruoste peitelevyn rungosta ja levitä ruosteenestomaalia käyttöiän pidentämiseksi.
Muokattavuuden tarkastus: Laipan kantta vaihdettaessa on varmistettava, että uuden peitelevyn koko ja materiaali vastaavat alkuperäistä laippaa, jotta vältytään tiivisteen rikkoutumisesta tai mittojen poikkeaman aiheuttamasta lisääntyneestä veden virtausvastuksesta.
