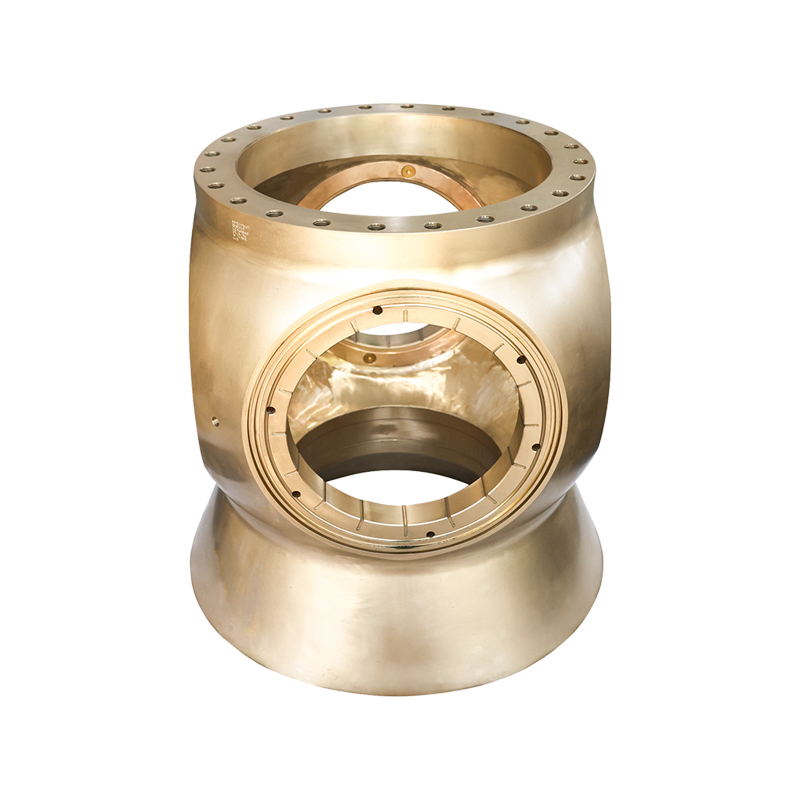

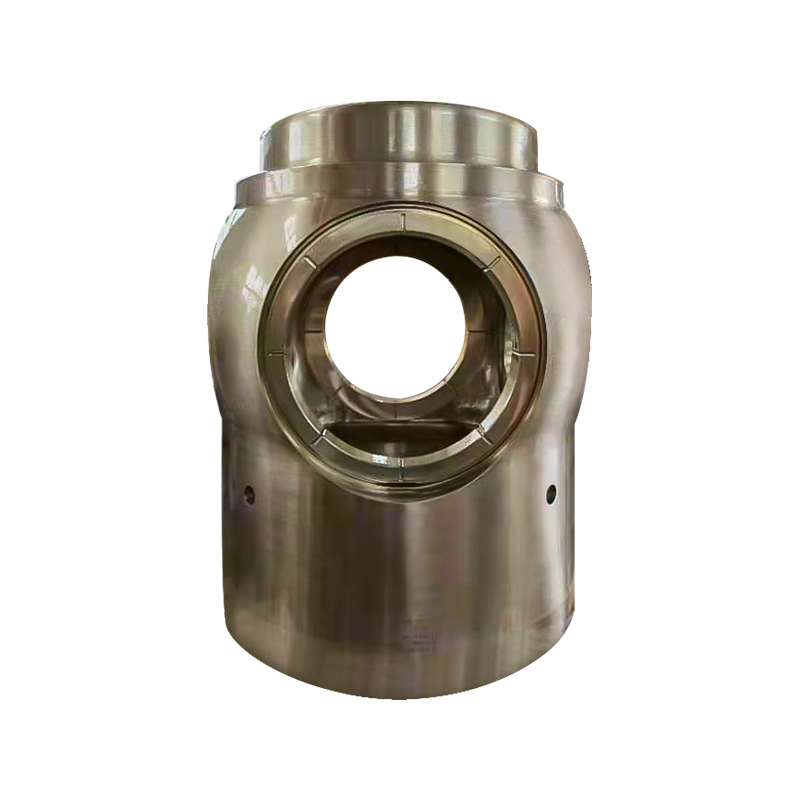

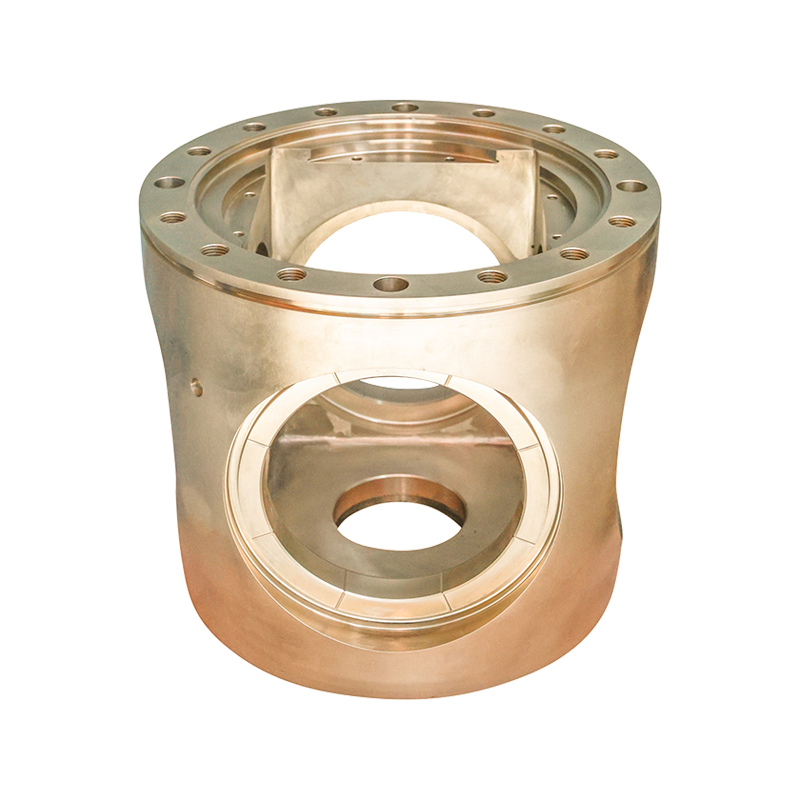

Marine CPP Hub

Ohjattavan nousun potkurijärjestelmässä CPP-keskitin on avainkomponentti, joka yhdistää terät ja voimansiirtojärjestelmän, ja se suorittaa siipien kulman säädön, voimansiirron ja järjestelmän vakauden ydintoiminnot. Sen suunnittelun tarkkuus ja suorituskyky määräävät suoraan CPP-järjestelmän vastenopeuden, energiatehokkuustason ja toimintavarmuuden, ja se on "hermokeskus" laivan propulsiojärjestelmässä.

CPP-keskittimessä on monimutkainen ja hienostunut rakenne, ja sen sisällä on etäisyydensäätömekanismi, tiivistysjärjestelmä ja voimansiirtokomponentit, jotka koostuvat pääasiassa seuraavista osista:
Etäisyyden säätömekanismi: Ydinkomponentti sisältää hydraulisen männän, kiertokangen, epäkeskoakselin ja liukusäätimen. Mäntä liikkuu hydrauliöljyn paineen läpi, ja epäkeskoakselia käytetään pyörimään kiertokangen läpi, ja lopuksi terä pyörii akselin ympäri säätääkseen nousua. Esimerkiksi Zhenjiang Jinye Propeller Co., Ltd. käyttää CPP-tuotteissaan erittäin tarkkaa työstettyä kytkentämekanismia varmistaakseen, että terän kulman säätövirhettä säädetään ±0,1°:n sisällä.
Tiivistysjärjestelmä: Pitkäaikaisesta merivesiympäristöstä johtuen useita mekaanisia tiivisteitä (kuten runkoöljytiivisteitä, O-renkaita) on varustettava navan molemmissa päissä, jotta merivesi ei pääse tunkeutumaan sisäosaan ja saastuttaisi hydrauliöljyä samalla, kun vältetään hydrauliöljyvuoto ja meren saastuminen.
Voimansiirtokokoonpano: sisältää holkin, laakerin ja kiilaurarakenteen, joka vastaa pääkoneen vääntömomentin siirtämisestä voimansiirtoakselilta terälle samalla kun se kantaa terän pyörimisen synnyttämät säteittäiset ja aksiaaliset kuormat.

Työnkulku: Kun silta antaa etäisyyden säätökomennon, hydraulipumppuasema antaa paineöljyä navan öljysylinteriin, työntää mäntää liikkumaan aksiaalisesti ja muuntaa lineaarisen liikkeen terän pyöriväksi liikkeeksi yhdystankomekanismin läpi, mikä muuttaa nousua. Nousukulman säätöalue on yleensä -30° (kääntö) - 30° (suunta), mikä mahdollistaa jatkuvat ja portaaton työntövoiman muutokset.

Tarkka etäisyyden säätö, sovitettu useisiin työolosuhteisiin
Suorana siiven kulman ohjauskomponenttina CPP Hub voi vaihtaa nousun eteenpäin suunnasta taaksepäin 0,5-2 sekunnissa ilman, että pääohjaus muuttuu, mikä parantaa huomattavasti aluksen ohjauksen joustavuutta. Esimerkiksi hinaajakäytössä Hubin nopea etäisyyssäätö voi välittömästi käynnistyä ja pysähtyä sekä liikkua vaakasuunnassa ja sovittaa tarkasti hinattavan aluksen asennon säätöön.
Tehokas voimansiirto ja vähentää energiankulutusta
Napan voimansiirron hyötysuhde tulee pitää yli 95 % ja sen sisäisten laakereiden kitkakerroin ja akselijärjestelmän samankeskisyys vaikuttavat suoraan energiahäviöön. Zhenjiang Jinye parantaa voimansiirron tehokkuutta optimoimalla navan sisäistä rakennetta (kuten käyttämällä rullalaakereita liukulaakereiden sijaan), mikä auttaa aluksia vähentämään polttoaineenkulutusta kilometriyksikköä kohden.

Tiivistys ja suoja sopeutua vaativiin ympäristöihin
Suolasuihku, liete ja matalat lämpötilat meriympäristössä voivat syövyttää napaa, joten sen kuori on yleensä valmistettu korroosionkestävästä nikkeli-alumiinipronssista tai lujasta valuraudasta. Sisäisen tiivistysjärjestelmän on läpäistävä yli 10 baarin painetestit varmistaakseen pitkän aikavälin luotettavan toiminnan syvissä meressä tai erittäin saastuneissa vesissä.
Järjestelmäyhteensopiva, integroitu älykäs ohjaus
Moderni CPP Hub voidaan liittää aluksen tehonhallintajärjestelmään (PMS), ja se voi seurata siiven kulmaa, öljynpainetta ja lämpötilaa reaaliajassa antureiden avulla ja optimoida nousun automaattisesti nopeuden ja kuorman kaltaisten tietojen perusteella. Esimerkiksi matkustaja- ja rullarulettipurjehduksen aikana järjestelmä pystyy automaattisesti säätämään nousun reitin kaltevuuden mukaan, jotta isäntäkone toimii aina parhaissa työolosuhteissa.

CPP Hubin suunnittelua on mukautettava aluksen toimintaskenaarion mukaan vastaamaan erilaisia tehotarpeita ja ympäristöpaineita:
Laivanrakennusalukset (kuten porausalukset): Ne vaativat toistuvaa ja hidasta tarkkaa paikannusta. Keskittimen etäisyydensäätömekanismissa on oltava korkeataajuinen hienosäätömahdollisuus. Ne on yleensä varustettu servohydraulijärjestelmällä 0,1°:n tasokulman säädön saavuttamiseksi, jotta alus pysyy vakaana tuulessa ja aalloissa.
Suuret kauppa-alukset (kuten konttialukset ja tankkerit): Keskity energiatehokkuuteen ja luotettavuuteen. Napa on halkaisijaltaan suuri (osittain jopa 3-5 metriä), ja se on valmistettu erittäin lujista metalliseoksista kestämään jatkuvaa kuormitusta kymmenen tuhannen tonnin työntövoiman alaisena, samalla kun se vähentää veden virtausvastusta virtaviivaisen kuoren kautta.

Erikoisalukset (kuten jäänmurtajat, tieteelliset tutkimusalukset): Äärimmäisissä ympäristöissä, kuten alhaisissa lämpötiloissa ja jään törmäyksessä, Hubin tiivistysjärjestelmä on valmistettava alhaisia ​​lämpötiloja kestävästä kumimateriaalista, kuori lisää kulutusta kestävää pinnoitetta ja etäisyyssäätömekanismin rakojen suunnittelussa otetaan huomioon alhaisen lämpötilan kutistuminen, jotta komponentit eivät jää kiinni.
Sisävesialukset (kuten lautat ja rahtialukset): Matalien vesistöjen ja paljon lietettä ja hiekkaa johtuen navat on varustettava lianestosuodattimilla, ja laakerit ovat itsevoidettuja lieteen ja hiekan kulumisen aiheuttamien vikojen vähentämiseksi.
Esimerkkinä Zhenjiang Jinyen käytännöstä, se on napatieteellisen tutkimusaluksen räätälöimä CPP-keskus. -40 ℃ alhaisen lämpötilan testin ansiosta tiivistysjärjestelmä kestää jääiskun aiheuttaman 15 MPa:n hetkellisen paineen, mikä täyttää käyttötarpeet äärimmäisissä ympäristöissä.

Vihreän merenkulun ja älykkyyden parantamisen myötä CPP Hubin teknologisella kehityksellä on kolme pääsuuntaa:
Materiaaliinnovaatiot
Napakuorissa on alettu käyttää uusia komposiittimateriaaleja (kuten hiilikuituvahvistettua hartsia), mikä vähentää painoa yli 30 % perinteisiin metallimateriaaleihin verrattuna ja sillä on myös parempi korroosionkestävyys; sisäiset laakerit on valmistettu keraamisesta pinnoitteesta, ja kitkakerroin pienenee 50 %, mikä pidentää käyttöikää yli 20 000 tuntiin.
Älykäs diagnostiikka ja ennakointihuolto
Integroi tärinäanturit, lämpötila-anturit ja öljynpaineanturit analysoimaan navan toimintatilan reaaliajassa reunalaskelmien ja mahdollisten vikojen ennakkovaroituksen avulla. Esimerkiksi kun laakerin lämpötilan epänormaali nousu havaitaan, järjestelmä voi automaattisesti säätää hydrauliöljyn virtausta jäähdytystä varten ja lähettää huoltokehotteita miehistölle.

Integroitu muotoilu
Integroitu etäisyydensäätömekanismi hydraulisilla pumppuasemilla putkiliitäntöjen vähentämiseksi ja vuotoriskien vähentämiseksi; samalla 3D-tulostusteknologialla valmistetaan monimutkaisia ​​sisärakenteita, mikä vähentää Hubin osien määrää 40 % ja parantaa kokoonpanotehokkuutta 50 %.
Yritykset, kuten Zhenjiang Jinye, ovat tehneet suunnitelmia näillä aloilla. Vuonna 2024 markkinoille tuotu älykäs CPP Hub on yhdistetty aluksen digitaaliseen kaksoisjärjestelmään, joka voi edelleen parantaa promootiotehokkuutta virtuaalisen simuloinnin avulla.

Säädettävän potkurin "aivoina" CPP Hubin teknologinen kehitys kulkee laivan propulsiojärjestelmien päivitysprosessin läpi mekaanisesta ohjauksesta älykkääseen yhteistyöhön. Zhenjiang Jinyen kaltaisten valmistajien käytännöistä päätellen korkean tarkkuuden käsittely, räätälöity suunnittelu ja älykäs integrointi ovat CPP Hubin kilpailukyvyn ydin. Tulevaisuudessa vihreiden alusten standardien parantamisen myötä korkean hyötysuhteen, alhaisen kulutuksen ja älykkäiden diagnoositoimintojen CPP Hubista tulee valtavirta, joka tarjoaa keskeisen tuen laivateollisuuden vähähiiliseen muutokseen.
